ALSモデル680D パワーブースター

ALSモデル680D パワーブースター

高出力測定

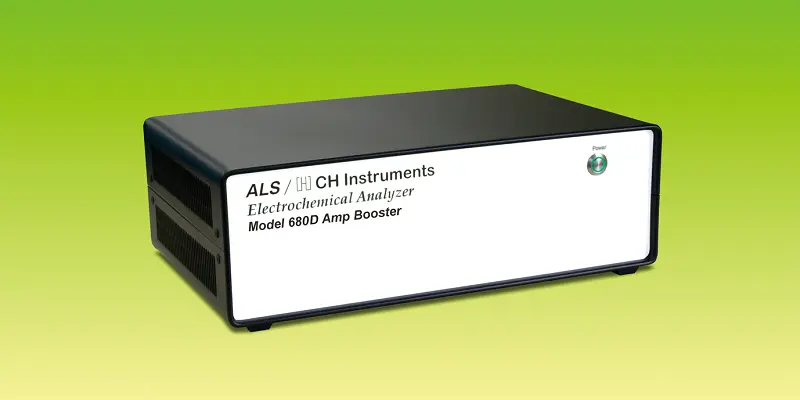

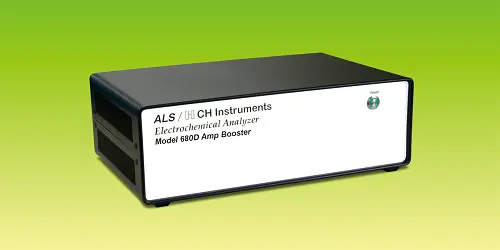

ALSモデル680D パワーブースター は、電気化学 測定装置の ALSモデル600/700(D/E)シリーズ の機能を拡張するオプション装置です。
これらの電気化学 アナライザーで測定可能な最大電流は通常 250 mAですが、パワーブースターとともに使用すると最大 2 A(ALS700シリーズは第一電極のみ)まで測定できるようになるため、電池やバッテリー等の研究に最適です。
パワーブースターに接続することで生まれるコネクター・リレー・回路基板の抵抗は、無視できるほど小さいものです(0.2〜0.3 Ω)。

また、作用電極・参照電極・カウンター電極(対極)の3電極からなる測定系においても、電流が比較的大きい場合には「4電極」オプションによる測定が有効です。
「4電極」オプションの使用/不使用は、各専用ソフト内の「コントロール>セル>4電極」設定により切り替えられます。「4電極」オプションが有効の場合、セルケーブルの黒色ワニ口クリップが作用電極の電位制御に使用されるため、これを作用電極に接続します。

なおパワーブースターを接続中は、ALS600/700シリーズのパージ・ノック・撹拌などのセルコントロール機能が使用できなくなります。本装置の導入に際して、ご不明な点がある場合はご相談ください

特長:

  • 広い電流範囲: ±2 Aまでの計測が可能
  • 広い電圧範囲: ±25 V(出力電圧)
  • 自動的に測定が可能
  • ALSモデル600/700(D/E)シリーズで使用可能(700シリーズでは第一電極のみ対応)
  • CS-3A セルスタンドとの併用で外部ノイズの低減
  • セットアップはケーブルを接続するのみ


仕様

パラメータ ALSモデル680D
商品コード 013882
ポテンシャル範囲 ±10 V
電流範囲 ±2 A
出力電圧 ±25 V
測定下限電流 10 pA
入力抵抗 1×1012 Ω
測定方式 4電極(作用、参照、カウンター、センシング)
大きさ(W×D×H) 365×235×125 mm
重さ 4.9 kg

その他注意点:
パワーブースター接続時の周波数応答はALS600/700シリーズ単体時よりも劣るため、高速測定の場合はパワーブースターを取り外してご利用ください。
またALS600/700シリーズでハードウェアテストを実施する場合は、パワーブースターを接続していない状態で行ってください。
