GAMRY マルチチャンネルポテンショスタット

Gamry社の複数のポテンショスタットを接続することにより、ポテンショスタット間で同期させながら各種測定を行う事ができます。
各ポテンショスタットの背面にある特別な同期ポートにより、主となる1台のポテンショスタット(Master機)から、その他のポテンショスタット(Serf機)のクロックとデータ取得タイミングを制御できます。例えばSerf機のEIS測定に使用される正弦波形をMaster機が生成・同期することで、ポテンショスタット間で非常に精度の高いEISデータを取得する事ができます。

バイポテンショスタット

GAMRY バイポテンショスタット

バイポテンショスタット構成例:

・Interface 1010 x 2台
・Interface 5000 x 2台

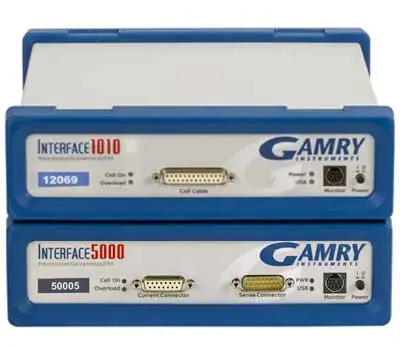

・Interface 1010 と Interface 5000

上記指定のGamry社ポテンショスタット2台と専用のケーブルを組み合わせる事により、バイポテンショスタットとして用いることができます。バイポテンショスタットにする事で、通常の測定テクニックだけでなく、バイポテンショスタット専用の測定テクニックを実行する機能も搭載されます。

例えばリング-ディスク電極・チャンネルフロー電極・局所的なEIS測定・電気化学顕微鏡法(SECM)のような、複数のポテンショスタットを1つの系に接続したい場合に必要になります。これらは完全に独立した2チャンネルとして運用できるため、両方のチャンネルで個別の測定を同時に実行するような柔軟な対応も可能です。詳細については弊社までお問い合わせ下さい。

商品コードをクリックするとWEB見積書に自動入力できます
商品コード 品名および明細
013347 バイポテンショスタット用ケーブル
対応装置
013653 Interface 1010E jp ポテンショスタット/ガルバノスタット
013654 Interface 1010E en ポテンショスタット/ガルバノスタット
013657 Interface 5000E jp ポテンショスタット/ガルバノスタット
013658 Interface 5000E en ポテンショスタット/ガルバノスタット

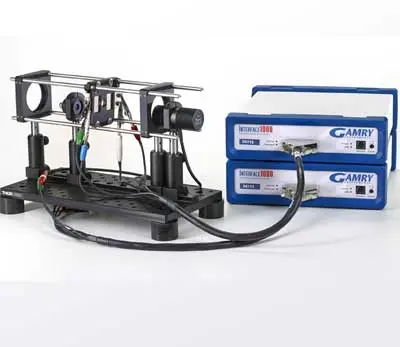

IMPS/IMVS 太陽電池評価システム

IMPS/IMVS 太陽電池評価システム
特徴:

・バイポテンショスタットで光源制御と特性評価を同期
・正確な光強度、変調制御が可能なLED光源を採用
・バックグラウンド除去用ダミーセル付き小型光学ベンチ
・DSSC内部の電子移動過程(電子寿命、電子拡散)評価

Gamry社の IMPS/IMVS 太陽電池評価システム は、光電子変換過程・効率・反応機構などを正確に評価し、色素増感太陽電池(DSSC)や光誘起高分子などの研究において大きな力を発揮します。
バイポテンショスタットを用いて、片方のチャンネルで光源を駆動させ、もう片方のチャンネルでセルの特性評価を行います。光源にはLEDを採用しており、ポテンショスタット制御によって周辺機器からの影響を受けずに、正確な光強度かつ広い周波数範囲で安定した光源を供給することができます。

IMPS/IMVS 太陽電池評価システムには、バックグラウンド除去用のダミーセルを備えた小型光学ベンチや、様々なサイズのセルに対応できるセルホルダーが含まれています。赤・青・オレンジ・黄色、そして数種類の白色LED光源をご用意しています。IMPS/IMVS 太陽電池評価システムは、Gamry社データ取得ソフトウェア「Framework」にて制御されます。詳細については弊社までお問い合わせ下さい。

商品コードをクリックするとWEB見積書に自動入力できます
商品コード 品名および明細
IMPS/IMVS 太陽電池評価システム
お問い合わせ下さい IMPS/IMVS 太陽電池評価システム(光学シールド付)
IMPS/IMVS用 LEDレンズキット
制御用バイポテンショスタット(同型機2台と専用ケーブルで構成)
013653 Interface 1010E jp ポテンショスタット/ガルバノスタット
013654 Interface 1010E en ポテンショスタット/ガルバノスタット
013347 バイポテンショスタット用ケーブル
LED光源
お問い合わせ下さい IMPS/IMVS用 青色LEDアセンブリ(470nm)
IMPS/IMVS用 緑色LEDアセンブリ(530nm)
IMPS/IMVS用 黄色LEDアセンブリ(590nm)
IMPS/IMVS用 橙色LEDアセンブリ(617nm)
IMPS/IMVS用 赤色LEDアセンブリ(625nm)
IMPS/IMVS用 白色LEDアセンブリ
アクセサリー
お問い合わせ下さい IMPS/IMVS用 光電気化学セル
IMPS/IMVS用 DSCセルホルダーキット

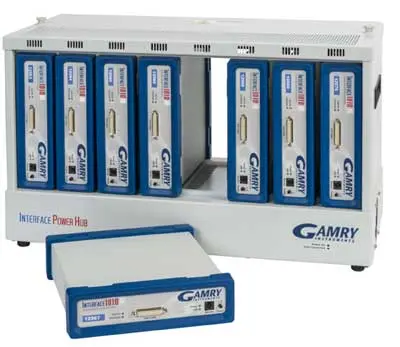

インターフェースパワーハブ

GAMRY マルチチャンネルポテンショスタットシステム

利用例:

・めっき分析
・微生物燃料電池
・大規模スーパーキャパシタやバッテリーの評価
・継続的な腐食モニタリング
・くし形電極、センサー電極 など

インターフェースパワーハブ は、最大8つの Interfaceシリーズ ポテンショスタット を1つのシステムに結合することができます。

  • DC電源及びUSBのケーブル接続の大幅な簡素化が可能
  • 特定の順序で整列された状態が維持されるため、機器の管理が容易
  • システム全体が1箱に纏まるため、拠点間の移設が容易に可能
  • 機器を冷却するための空気フローを提供

インターフェースパワーハブ 内の Interfaceシリーズ ポテンショスタット のグラウンドは、相互間およびアースから遮断されています。これにより、オートクレーブ・大型金属貯蔵タンク・応力装置・およびキャピラリー電気泳動検出器といった、アースされた金属を含有するセルの測定を行う事ができます。

商品コードをクリックするとWEB見積書に自動入力できます
商品コード 品名および明細
013348 インターフェースパワーハブ
仕様
最大チャンネル数 8 ch
大きさ(W×D×H) 240 × 270 × 60 mm
重さ 2.0 kg


IMX8 マルチプレクサ―

IMX8 マルチプレクサ―

利用例:

・腐食防止剤のテスト
・ペイント/コーティングの評価
・ガルバニック腐食
・腐食モニタリング
・化学センサー開発

IMX8™ マルチプレクサ― は、Gamry社のポテンショスタットと組み合わせる事により、最大8チャンネルの順次測定を可能にします。同一条件での連続した測定を行う事で、より効率的に研究を行えるようになります。Interfaceシリーズ と同一のフレームを使用しているため、縦に積み上げて省スペースで利用できる他、インターフェースパワーハブに結合する事も可能です。

  • 最大8チャンネルの順次測定
  • Gamry製品の測定用ソフト「Framework」でDC腐食測定及びEIS測定が可能(※1)
  • 非選択時のセル電位保持等を行うためのローカルポテンショスタットを搭載(Local Pstatモード)
  • Interface 1000/1010シリーズ および R600/620 との使用に最適
商品コードをクリックするとWEB見積書に自動入力できます
商品コード 品名および明細
013854 IMX8 マルチプレクサー
基本仕様
インプット電圧 48 V
インプット電流 2.1 A
大きさ(W×D×H) 240 × 270 × 60 mm
マルチプレクサー仕様
最大チャンネル数 8 ch
チャンネル非選択時動作 オフ、Local Pstatモード、Shortedモード
スイッチング間隔 < 10 ms
対応電流範囲 ±1 A
漏れ電流 < 2 nA
入力インピーダンス > 500 MΩ / < 20 pF
ローカルポテンショスタット仕様
コンプライアンス電流 ±30 mA (@500 Ω load)
コンプライアンス電圧 ±11 V (@1 kΩ load)
印加ポテンシャル範囲 ±5 V
最小電位分解能 (16-bit) 78.125 µV/bit
バックグラウンド電流 < 50 pA

      ※1 IMX8 マルチプレクサーを介した場合、EISの最大交流周波数は 100 kHz に制限されます。
