薄層型フローセル


薄層型フローセルと専用の電極は、電気化学を用いた流れ分析(フロー分析)などの研究用としてご利用いただけます。
作用電極素材の白金、金、銀、カーボンペーストそしてニッケルはその他特殊な分析にも用いられます。

商品コードをクリックするとWEB見積書に自動入力できます
商品コード 品名
012798 クロスフローセル(ブロックのみ)
012799 ラジアルフローセル(ブロックのみ)

012798 クロスフローセル(ブロックのみ)012799 ラジアルフローセル(ブロックのみ)は土台のみなので、測定には以下が別途必要です。

  • 作用電極
  • 0.04"オスピン(リード線付)
  • 参照電極
  • ガスケット


  • 特長
  • クロスフローセル構造
  • ラジアルフローセル構造
  • 作用電極構造
  • 作用電極ラインナップ
  • 参照電極およびアクセサリー
  • 短時間で安定
  • 酸・アルカリ・有機溶媒の条件下で使用可能
  • 作用電極はPK-3 研磨キットで再生が可能
  • スタンダード電極はデュアルタイプ(クロスフローセル)
    1. 電極をパラレル/ シリーズ配置による応用
    2. シングル電極としても利用可能
  • 化学修飾電極/ バイオセンサーとして利用

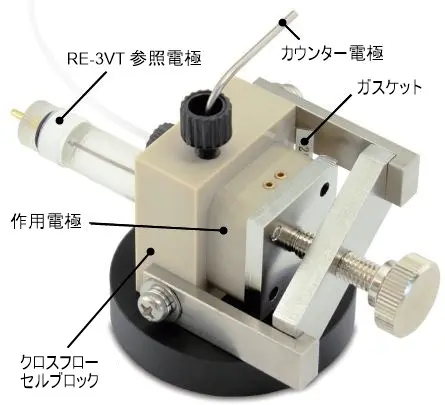

クロスフローセルの構造


代表的な薄層型フローセル
クロスフローセルでの溶液の流れは電極表面上をクロスフローとなる最も一般的なアンペロメトリックセルです。クロスフローセルは1 mL/minから100 µL/minまでの流速で電気化学活性物質を10-15fM(フェムトモル)レベルまで定量できます。

◆用途

  1. フロー分析用の電極
  2. バイオセンサー開発用電極

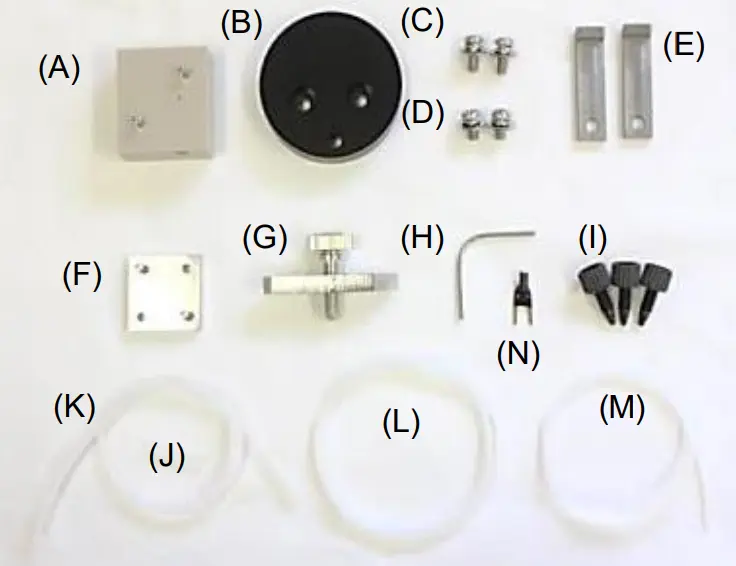

◆「012798:クロスフローセル(ブロックのみ)」商品構成内容
クロスフローセルブロック、固定用アーム、固定用ネジ、土台、クランプ、テフロンチューブ(inlet用、outlet用)、シリコンチューブ、フィッティング PEEK×3、カウンター電極用ステンレスパイプ、デュアル電極ジャンパーコネクター

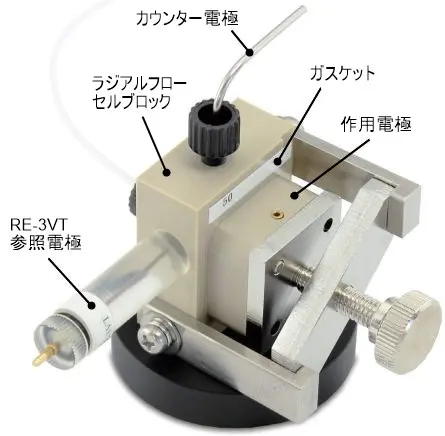

ラジアルフローセルの構造


流速が10 µL/min、あるいはそれ以下ではクロスフローセルでは検出効率は向上しません。
ラジアルフローセルはマイクロボアークロマトグラフィーに特別に開発された検出方法です。流速が10 µL/min、あるいはそれ以下になると検出効率が向上し ます。ラジアルフローセルは、ウォールジェットとは異なり左右対称なデザインと、薄層電極の組み合わせから構成されています。ウォールジェットの流速は電極表面に直撃した後、3次元的に広がりますが、ラジアルフローセルでは、液が薄層電極を直撃した後、ラジアルフローにより2次元的に電極の中心から外周に流れ、感度が向上します。

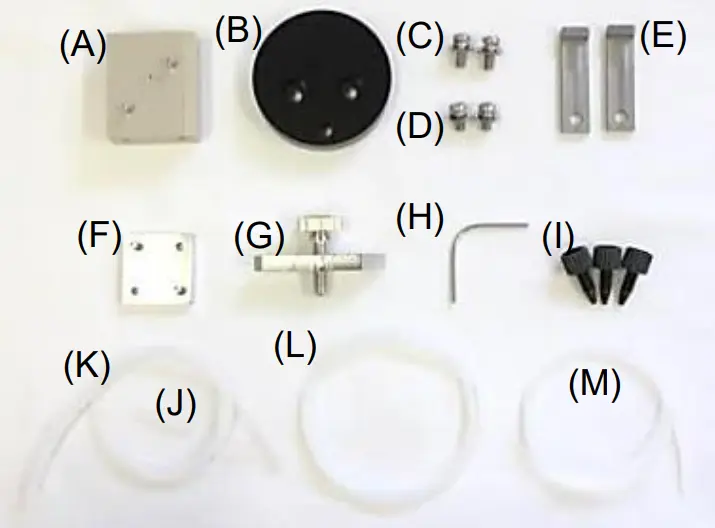

◆「012799:ラジアルフローセル(ブロックのみ)」商品構成内容
ラジアルフローセルブロック、固定用アーム、固定用ネジ、土台、クランプ、テフロンチューブ(inlet用、outlet用)、シリコンチューブ、フィッティング PEEK×3、カウンター電極用ステンレスパイプ

作用電極の構造


クロスフローセルの作用電極の標準タイプは、デュアルグラッシーカーボン電極です。この電極は、二つの直径3 mmのグラッシーカーボンが配置したデュアルシリーズモードまたは、それを90゜向きを変えてデュアルパラレルモードとして使用できます。デュアルシリーズ電極のアプリケーションにより、選択性が向上します。パラレルモードでは、異なる印加電圧での応答比率から、物質の同定が行えます。デュアル電極は、二つの電極を「デュアル電極ジャンパーコネクター」で繋ぐことにより、電極表面積が倍増して高感度分析が行えます。
作用電極として白金、金等もご用意しています。

クロスフローセル用作用電極 ラジアルフローセル用作用電極

デュアル電極ジャンパーコネクター 0.04"オスピン(リード線付)(2個)

作用電極の種類

  • ガラス状カーボン電極: 電位窓が広く、一般的な酸化還元物質の測定に使用
  • 白金電極: 過酸化水素および酸化物質の測定
  • 金電極: チオール系化合物の測定
  • 銀電極: シアン硫化物の測定
  • ニッケル電極: 化学修飾によりアミノ酸の測定
  • カーボンペースト電極: カーボンペースト(別売)を使用する修飾電極

    商品コードをクリックするとWEB見積書に自動入力できます
    商品コード 品名及び明細 電極部直径(mm) 電極のサイズ(mm)
    デュアルタイプ(クロスフローセル用)
    001000 ガラス状カーボン電極 3×2 25×25
    001002 金電極 3×2 25×25
    001012 白金電極 3×2 25×25
    001008 銀電極 3×2 25×25
    001009 ニッケル電極 3×2 25×25
    001004 カーボンペースト電極 3×2 25×25
    シングルタイプ(ラジアルフローセル用)
    001016 ガラス状カーボン電極 6 25×25
    012124 ガラス状カーボン電極 3 25×25
    000999 PFCEカーボン電極 3 25×25
    011155 金電極 3 25×25
    009908 白金電極 3 25×25
    010251 カーボンペースト電極 3 25×25
    オプション
    012817 フローセル用ダミーブロック
    012912 0.04"オスピン(リード線付)(2個)
    ∗装置との接続には0.04"オスピン(リード線付)(2個)[商品コード012912]が必要です。
    ∗2015年10月2日より「グラッシーカーボン」表記部分を「ガラス状カーボン」へ名称変更いたしました。

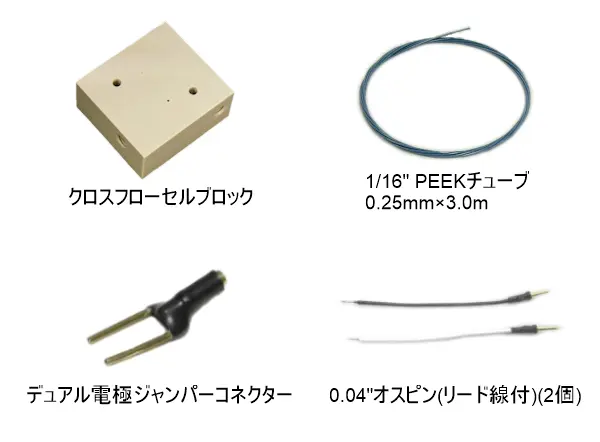

参照電極およびアクセサリー

商品コードをクリックするとWEB見積書に自動入力できます
商品コード 品名 仕様及び詳細
013488 RE-3VT 参照電極ねじ込み式 ポリメチルペンテン製, 水溶液用
013850 RE-7VN 非水溶媒系参照電極ねじ込み式 ポリメチルペンテン製, 有機溶媒用
012198 フローセル用カウンター電極 SUSパイプ, 5cm
001031 ラジアルフローセルブロック PEEK製
001032 クロスフローセルブロック PEEK製
001535 1/16"PEEKチューブ 内径:0.12mm, 長さ:3m
001531 1/16"PEEKチューブ 内径:0.25mm, 長さ:3m
004130 フィッティング PEEK(10個) PEEK製, 1/16"用
012912 0.04"オスピン(リード線付)(2個) 作用電極接続用
002245 デュアル電極ジャンパーコネクター デュアルタイプ作用電極用
ガスケット
クロスフローセル用
001046 TG-2M テフロンガスケット 膜厚:12µm 4枚組
001047 TG-5M テフロンガスケット 膜厚:25µm 4枚組
001048 TG-6M テフロンガスケット 膜厚:50µm 4枚組
012801 TG-8M テフロンガスケット 膜厚:100µm 4枚組
001092 TG-11M シリコンガスケット 膜厚:500µm 4枚組
001093 TG-12M シリコンガスケット 膜厚:1000µm 4枚組
ラジアルフローセル用
001146 TG-2MR テフロンガスケット 膜厚:12µm 4枚組
001147 TG-5MR テフロンガスケット 膜厚:25µm 4枚組
001148 TG-6MR テフロンガスケット 膜厚:50µm 4枚組
012802 TG-8MR テフロンガスケット 膜厚:100µm 4枚組
001192 TG-11MR シリコンガスケット 膜厚:500µm 4枚組
001193 TG-12MR シリコンガスケット 膜厚:1000µm 4枚組



薄層型フローセルに関するハンドブックはこちら
