RRDE-3A 回転リングディスク電極装置 Ver.1.2

RRDE-3A 回転リングディスク電極装置

RRDE-3Aは研究室での使用を目的とした、コンパクトな電子制御の回転電極装置です。
駆動部分とコントローラーを一体化させ、重さはわずか6 kg、幅19 cm、奥行き23 cmの省スペース設計です。
電極の回転は、PLL( phase locked loop )方式で制御を行っているため、100 rpmの低回転から 8,000 rpmの高回転域まで表示誤差は0.1%以下と高精度を誇ります。

装置にセットする作用電極は、目的に応じてディスク電極・リングディスク電極を選択できます。
各作用電極は外形φ12×25 mmという、極めて小さなサイズを実現しました。 また、リングディスク電極のオプションとして、ディスク交換式電極(DRE)を新たに開発いたしました。 Ptリングアセンブリーに好みのディスク素材を繰り返し着脱してRRDE測定することが可能になりました。燃料電池の触媒研究や腐食研究などに活用が可能です。また、参照電極およびカウンター電極も各種選択できますので、実験の幅も広がります。

RRDE-3Aは、本体で直接マニュアル制御できるのはもちろんのこと、ALSの各種電気化学アナライザーと接続することにより、パソコン上からリモート制御することができます。

また、酸素還元触媒のご研究には、Firesting酸素モニターと組み合わせた機器構成が可能です。実際の測定の様子に関しては、こちらのページをご覧ください。

デモ機をご用意しておりますので、お気軽に当社までお問合せ下さい。
お問合せはこちらから

  • 特長
  • 仕様
  • 使用法と実験例
  • マクロコマンド例
  • アプリケーション例
  • アップグレード
  • アクセサリー
  • 駆動部分とコントローラーが一体化したコンパクトなデザイン
  • 回転ディスク電極装置(RDE)、回転リングディスク電極装置(RRDE)として使用できる
  • リングディスク電極のディスク電極の着脱が可能(新商品:DRE使用時)
  • 前面パネルからマニュアルによる速度制御が可能
  • パソコン上からリモート制御が可能 (回転数およびON/OFF・ガスパージON/OFF)
  • 回転速度範囲は100〜8,000 rpm (DRE使用時は、2000〜3000rpm 以下を推奨)
  • 酸素モニターを行いながら測定が可能
  • LCDによる4桁表示
  • ガスパージ機能付き
  • パージバルブのON/OFFタイマー制御 (9999秒まで設定可能)
  • 作用電極の交換が簡単、電極の種類も豊富
  • シャフトとモーターはカップリングにて完全に絶縁状態になっているため、ノイズがカットされます
  • シャフトは内筒と外筒から構成されていますが、テフロンスペーサーにより完全な絶縁状態を実現し、ノイズカットされています

Ver1.2へのアップグレードによる改善

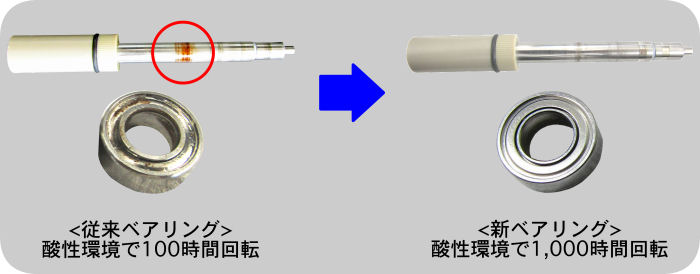

  • ガラスバイアルとシャフト間の機密性が向上し、外部からの酸素の混入を低減
  • 電極、シャフトの耐腐食性の向上
  • 硫酸などの電解質を用いた実験系での耐食性の向上

モーター部を180°回転させることにより、電極表面にスピンコートすることができます。 標準で密封セルが付属します。 ALS装置(写真はモデル2325との設置例)とリンクさせることにより、パソコン上で動作制御することが可能です。

クリックで拡大クリックで拡大

モーター部分を180°回転させることにより、電極表面のスピンコート処理が可能です。ガラスセルの固定台が上下に移動できるので、サンプルの交換がより簡単になりました。ALS装置とリンクさせることにより、パソコン上での動作制御が可能です。ALSのソフトで回転のON/OFF、回転数の制御をはじめ、マクロコマンド(「マクロコマンド入力例」をご参照下さい)により複雑なコントロールも可能です。また、ガスパージのON/OFFも制御できます(流量は、RRDE本体のフロントパネルで調整します)。

※セル内部を常圧に保つため、RRDE-3A用テフロンキャップにはパージ用の孔と同じ大きさの排気孔があります。これが塞がってしまうとセルの内圧が高くなり、内部溶液がパージ用チューブを逆流し装置本体内部に入ってしまう恐れがあります。ご使用の際はこの排気孔が塞がっていないかどうか、ご注意下さい。

RRDEシステム概要
カタログNo.をクリックするとWEB見積計算書に自動入力できます(一部商品除く)
カタログNo. 品名
012623 RRDE-3A 回転リングディスク電極装置 Ver.1.2
仕様
回転数範囲 100 〜 8,000 rpm
設定回転/表示分解能 1 rpm
表示方式 4桁LCD
回転数表示精度 0.1%以下
回転制御方式 PLL方式
電源 100〜240VAC 50/60 Hz
大きさ(W×D×H) 190×230(筐体部分120 mm)×400 mm
重さ 6 Kg
使用温度 10 〜 40°C
付属品
012632 サンプルバイアル(100 mL)
013271 RRDE-3Aテフロンキャップ V.2
012064 RRDE-3用スピンコートアダプター
012065 パージ用ニップル(PP製)
013392 タイゴンチューブ OD1/4, ID1/8
013271 RRDE-3Aテフロンキャップ V.2
012642 RRDE-3A シリコンシート 100x180mm (1枚)
012975 RRDE-3A ベアリングアッセンブリー用Oリング(3個)
012976 RRDE-3A シャフトアッセンブリー用Oリング(3個)
電源ケーブル
取扱説明書
オプション(別売)
012167 RE-1B 水系参照電極(Ag/AgCl)
012171 RE-7 非水溶媒系参照電極(Ag/Ag+)
013373 RHEK 簡易型可逆水素電極キット
012961 Ptカウンター電極 23cm
012652 ウォータージャケット型ガラスセル
012641 RRDE-3A ベアリングアッセンブリー用Oリング(10個)
012829 RRDE-3A シャフトアッセンブリー用Oリング(10個)
013343 RRDE-3A テフロンキャップV.2用Oリング
008133 CB-BS BASアクセサリーケーブル
012074 CB-ES RRDEリモートケーブル



回転電極法は電極を回転させながら電気化学測定を行う手法であり、電気化学反応における電荷移動過程と物質移動過程を分けて解析する際に有用です。
動画では、製品の概要と関連する新商品のご紹介を交えながら回転電極法(RDE、RRDE)の原理や燃料電池用触媒の回転電極を用いた評価手法などについて簡単にご説明いたします。(約23分)

ALSモデル700シリーズのソフトでは、基本的に1つのテクニック中において、所定の回転数での制御が可能です。例えば、アンペロメトリック測定を使って、その時間設定で回転数を変えての制御をする、というようなことも可能です。下記は、ALSモデル704Dのソフトを用いたマクロコマンド入力例です。

30sec間隔で、100、300、600、1200、2400 rpm と回転数を変え、i-t測定をする。

tech:i-t
ei=-0.1
st=30
sens=1e-4
rdeon
rpm=100
cellon
run
save:i-t100

rpm=300
run
save:i-t300

rpm=600
run
save:i-t600

rpm=1200
run
save:i-t1200

rpm=2400
run
save:i-t2400
rdeoff

ei=0.2
run


酸素還元電流と溶存酸素のモニタリング

回転電極装置を用いた、燃料電池の酸素還元触媒の酸素還元電流のモニタリング時の溶存酸素濃度のモニタリング用としての使用例です。

燃料電池 酸素還元電流の測定への応用例。


旧製品からのアップグレードについて

カタログNo.をクリックするとWEB見積計算書に自動入力できます(一部商品除く)
カタログNo. 品名
     [011930:RRDE-3] → [012623:RRDE-3A Ver.1.2]
012650 RRDE-3アップグレード
     [012180:RRDE-3A] → [012623:RRDE-3A Ver.1.2]
012649 RRDE-3Aアップグレード キット
※アップグレードの詳細内容につきましてはお問合せ下さい。

新商品

装着可能なディスク交換式RRDE電極です。
Ptリングアセンブリーに好みのディスク素材を繰り返し着脱してRRDE測定することが可能になりました。
詳細はこちら

DRE(RRDE用ディスク交換式電極)
カタログNo. 品名および明細 長さ(mm) 外径(mm) 電極部
(mm)
DRE(RRDE用ディスク交換式電極)
013336 DRE-PGK ディスク交換式電極Pt/GCキット 26 12 R:7.0/5.0
D:4.0
013340 DRE-DCP ディスク電極交換研磨ツール - - -
≪DRE電極の詳細はこちら≫


アクセサリー

クリックで拡大クリックで拡大

電極
カタログNo. 品名および明細 長さ(mm) 外径(mm) 電極部
(mm)
RRDE
012613 白金リング-GCディスク電極 25 12 R:7.0/5.0
D:4.0
012614 白金リング-白金ディスク電極 25 12 R:7.0/5.0
D:4.0
012615 白金リング-金ディスク電極 25 12 R:7.0/5.0
D:4.0
012616 金リング-GCディスク電極 25 12 R:7.0/5.0
D:4.0
012617 金リング-白金ディスク電極 25 12 R:7.0/5.0
D:4.0
012653 金リング-金ディスク電極 25 12 R:7.0/5.0
D:4.0
012618 GCリング-GCディスク電極 25 12 R:7.0/5.0
D:4.0
R:リング部
D:ディスク部
RDE
011169 GCEグラッシーカーボンディスク電極 25 12 3.0
011170 PTE白金ディスク電極 25 12 3.0
011171 AUE金ディスク電極 25 12 3.0
011966 ALEアルミニウムディスク電極 25 12 3.0
011967 AGE銀ディスク電極 25 12 3.0
011968 CUE銅ディスク電極 25 12 3.0
011969 NIEニッケルディスク電極 25 12 3.0
011970 TAEタンタルディスク電極 25 12 3.0
011971 TIEチタンディスク電極 25 12 3.0
011972 WEタングステンディスク電極 25 12 3.0
011973 CPEカーボンペーストディスク電極 28 12 3.0
≪RRDE・RDE電極の詳細はこちら≫
DRE(RRDE用ディスク交換式電極)
013336 DRE-PGK ディスク交換式電極Pt/GCキット 26 12 R:7.0/5.0
D:4.0
013340 DRE-DCP ディスク電極交換研磨ツール - - -
≪DRE電極の詳細はこちら≫
その他電極
012167 RE-1B 水系参照電極(Ag/AgCl) 70 6
012171 RE-7 非水溶媒系参照電極(Ag/Ag+) 70 6
012961 Ptカウンター電極 23 cm 230 0.5
セル関連
012632 サンプルバイアル(100 mL)
012652 ウォータージャケット型ガラスセル

※ 上記以外の材質・サイズでも電極作製を承っております。詳細については弊社営業までお問い合わせ下さい。
